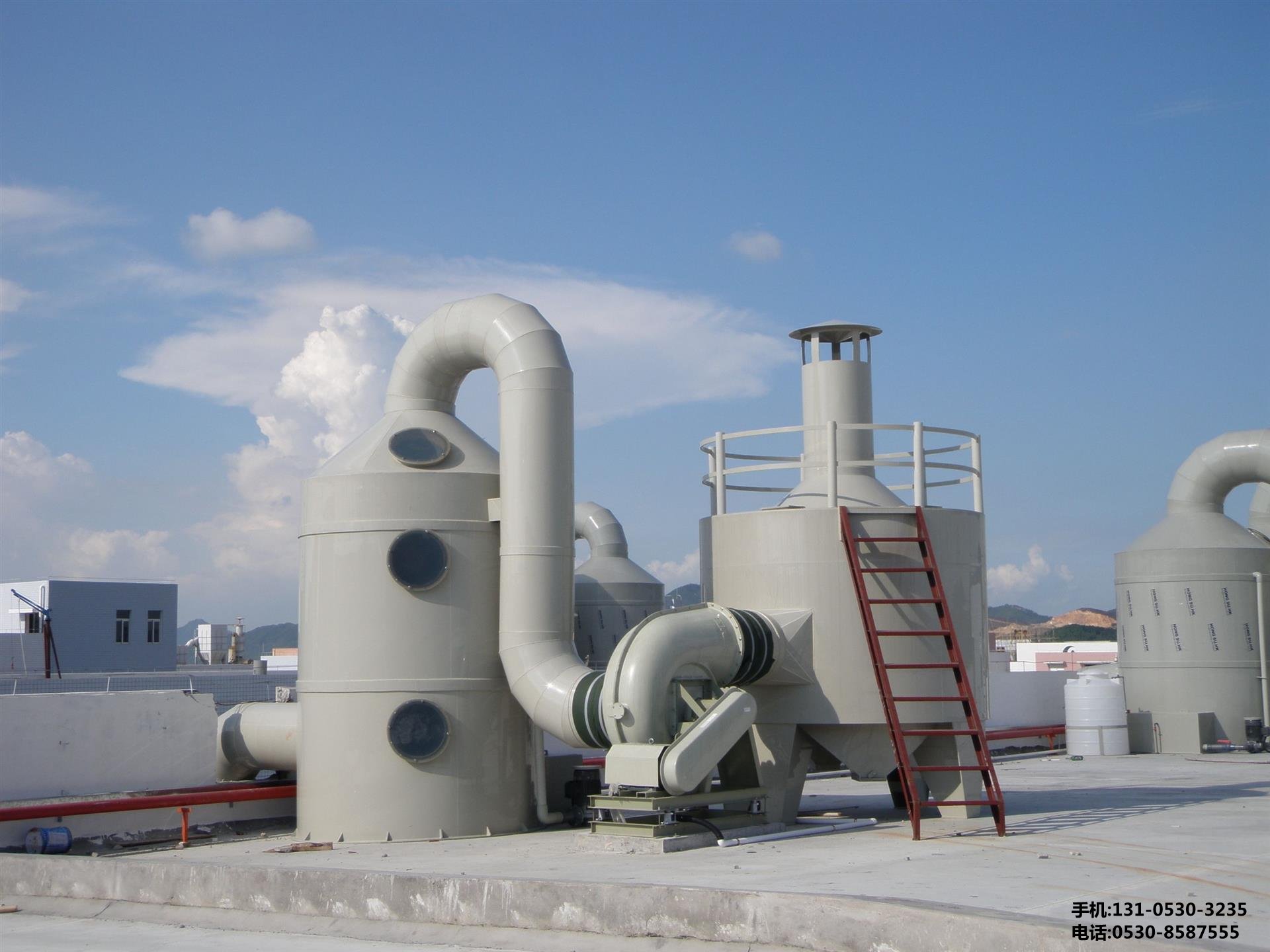

酸霧凈化塔是一種用于處理酸堿性廢氣的設備，其結構組成主要包括以下幾個部分：



1. 塔體

    材質與形狀：常見的有PP（聚丙烯）材質、玻璃鋼材質等。PP材質的酸霧凈化塔耐腐蝕性強、重量輕、強度高、耐高溫，且加工方便；玻璃鋼材質則具有******的機械性能和耐腐蝕性能。塔體形狀一般為圓形或方形，以圓形居多，因?yàn)閳A形結構在承受壓力時具有更***的穩定性。

    功能：作為整個設備的支撐結構，為氣體的流動和處理提供空間。



2. 進風段

    位置：通常位于塔體的底部或側面。

    作用：負責將需要處理的酸霧氣體引入凈化塔內，一般配有導流板或均風板等裝置，使氣體能夠均勻地分布在塔體內，避免產生氣流短路或偏流現象，保證氣體與吸收液充分接觸。



3. 噴淋系統

    噴頭：是噴淋系統的核心部件，根據不同的設計和需求，噴頭的類型和布置方式也有所不同。常見的噴頭類型有螺旋噴頭、空心錐形噴頭、實心錐形噴頭等，它們能夠?qū)⑽找壕鶆虻貒姙⒊伸F狀，增加吸收液與氣體的接觸面積和接觸時間，從而提高凈化效率。

    管道與水泵：噴淋管道將吸收液輸送到噴頭，而水泵則為吸收液的循環提供動力，確保吸收液能夠不斷地噴灑到塔體內。一些酸霧凈化塔還配備了循環水箱，用于存儲和調節吸收液的流量和溫度。



4. 填料層

    位置：位于噴淋系統上方。

    填料種類：有多種填料可供選擇，如多面空心球、拉西環、鮑爾環、階梯環、塑料球等。這些填料具有較***的比表面積和空隙率，能夠?yàn)闅怏w和液體提供******的接觸界面，促進氣液兩相之間的物質傳遞和化學反應。

    作用：進一步增加氣體與吸收液的接觸時間和接觸面積，提高廢氣的處理效果。當氣體通過填料層時，會在填料表面形成一層液膜，氣體中的酸性物質與液膜中的堿性物質發生中和反應，從而達到凈化的目的。



5. 除霧裝置

    位置：一般安裝在塔體的***部或靠近***部的位置。

    工作原理：經過填料層處理后的氣體中可能仍含有一些微小的液滴，除霧裝置的作用就是將這些液滴去除，防止其隨氣體排出造成二次污染。常見的除霧裝置有折流板除霧器、絲網除霧器、旋流板除霧器等，它們利用慣性碰撞、攔截、吸附等原理，將氣體中的液滴分離出來，使排放的氣體更加清潔。

6. 出風段

    位置：位于塔體的***部。

    作用：將經過凈化處理后的達標氣體排出塔外，排入***氣中。



7. 其他輔助部件

    儲液箱：用于儲存吸收液，可設計為單***的容器，也可與塔體集成在一起。儲液箱上通常配備有液位計、加藥口、溢流口等附件，方便對吸收液進行管理和補充。

    檢修爬梯和平臺：便于操作人員對設備進行日常維護、檢修和填料更換等工作。

    透明壓克力板：可用于制作視窗，以便觀察塔內的運行情況。



綜上所述，酸霧凈化塔通過其精心設計的結構組件協同工作，實現了對酸堿性廢氣的有效凈化。從進風段的均勻布?xì)猓絿娏芟到y(tǒng)的高效液氣接觸，再到填料層的深度凈化，以及除霧裝置的精細分離，每一個環節都至關重要。輔以?xún)?chǔ)液箱、檢修設施及觀察視窗等輔助部件，確保了設備的穩定運行與便捷維護，共同構成了這一環保設備完整的凈化流程。
