凈化塔沖壓加工分離工序：精密制造的關鍵環節

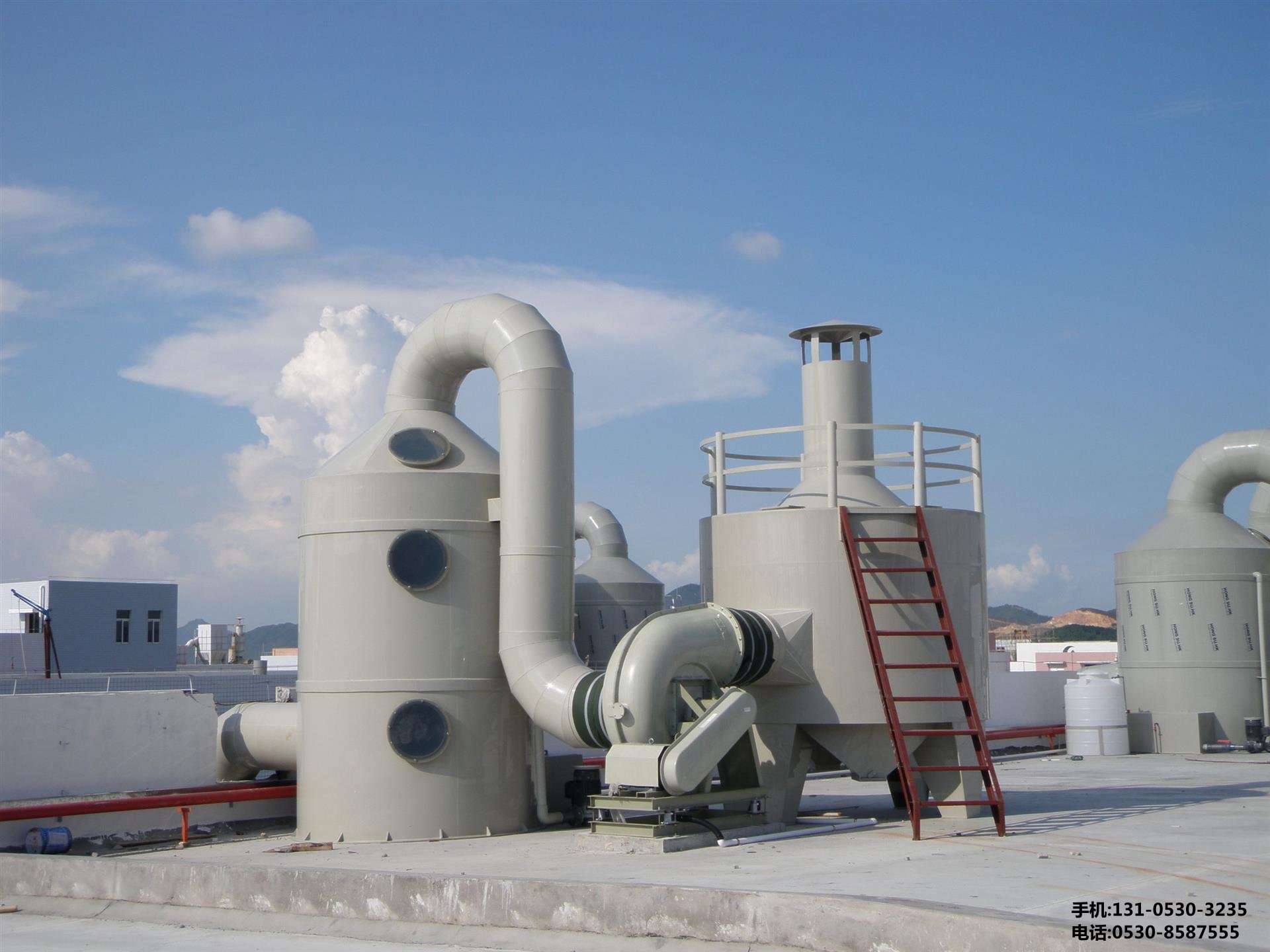

在現代工業的廣闊版圖中，凈化塔作為保障環境清潔與生產安全的重要設備，其制造過程中的每一個環節都至關重要。其中，沖壓加工分離工序更是關乎凈化塔質量與性能的核心步驟，猶如一座***廈的基石，決定著整個建筑的穩固與可靠。



 一、凈化塔沖壓加工分離工序的重要性

凈化塔的主要功能是處理和凈化各種工業廢氣，使其達到排放標準或可循環利用的要求。而沖壓加工分離工序所制成的零部件，如塔體、濾網、隔板等，是構成凈化塔的基本骨架與關鍵功能單元。這些零部件的精度、強度和表面質量直接影響著凈化塔的氣密性、耐腐蝕性、凈化效率以及使用壽命。例如，若塔體的沖壓分離工藝存在瑕疵，導致尺寸偏差過***或表面不平整，在安裝和使用過程中就可能出現泄漏現象，不僅會使凈化效果***打折扣，還可能對周圍環境造成二次污染，同時也會增加企業的維修成本和運營風險。因此，精準把控沖壓加工分離工序，是確保凈化塔整體性能和質量的重中之重。



 二、沖壓加工分離工序的工藝流程詳解



 （一）材料準備

1. 材料選擇：根據凈化塔的使用環境、介質***性、工作壓力和溫度等因素，精心挑選合適的金屬材料。常見的有不銹鋼、碳鋼、鋁合金等。不銹鋼以其卓越的耐腐蝕性，廣泛應用于處理酸性或堿性廢氣的凈化塔；碳鋼則具有成本低、強度高的***點，適用于一些對耐腐蝕性要求不高的場合；鋁合金因其重量輕、導電性***，常用于***定的電氣相關部件或對重量有嚴格要求的凈化塔結構中。

2. 材料預處理：在沖壓加工前，需要對原材料進行嚴格的預處理。***先是清洗，通過化學溶劑或機械擦拭等方式，去除材料表面的油污、鐵銹、氧化皮等雜質，確保材料表面的潔凈度，以免在沖壓過程中雜質影響模具壽命和零件表面質量。其次是矯平，采用矯平機對卷材或板材進行平整處理，消除材料在軋制、運輸和儲存過程中產生的內應力和變形，保證材料的平整度和穩定性，為后續的沖壓加工提供******的基礎條件。



 （二）沖壓成型

1. 模具設計與制造：模具是沖壓成型的核心工具，其設計精度和制造質量直接決定了沖壓零件的尺寸精度、形狀精度和表面質量。根據凈化塔零部件的形狀、尺寸和工藝要求，設計師運用先進的 CAD/CAM 技術進行模具結構設計。例如，對于復雜的塔體內腔形狀，采用多工位級進模或復合模設計，以實現一次沖壓完成多個工序，提高生產效率和零件精度。模具制造則借助高精度的數控加工設備，如慢走絲線切割機床、加工中心等，確保模具的型腔、型芯、刃口等關鍵部位的加工精度達到微米級甚至更高。同時，選用***質的模具材料，如硬質合金、高速鋼等，并進行熱處理和表面強化處理，提高模具的硬度、耐磨性和疲勞強度，延長模具的使用壽命。

2. 沖壓設備選型與調試：根據零件的尺寸、厚度、材質和生產批量等因素，合理選擇沖壓設備。常見的沖壓設備有機械壓力機和液壓壓力機。機械壓力機具有速度快、效率高的***點，適用于***批量生產小型薄壁零件；液壓壓力機則具有壓力***、行程可調、速度可控等***點，適合加工***型、厚壁或形狀復雜的零件。在設備安裝調試過程中，技術人員需要***調整設備的參數，如壓力、行程、速度、閉合高度等，確保設備與模具的完美配合。通過試模生產，對沖壓過程中的壓力分布、材料流動情況、零件成型質量等進行實時監測和分析，根據試模結果對設備參數和模具進行***化調整，直至達到穩定的生產工藝要求。

3. 沖壓操作過程：在沖壓生產過程中，操作人員將預處理***的材料放置在模具的指定位置，啟動沖壓設備，模具在壓力作用下對材料進行塑性變形，使其形成所需的零件形狀。根據零件的復雜程度和工藝要求，沖壓操作可能包括落料、沖孔、彎曲、拉深、翻邊等多個工序。例如，在凈化塔塔體的制造中，先通過落料工序將板材切割成所需的毛坯形狀，然后經過多次拉深工序，逐步將毛坯拉伸成具有***定直徑和深度的塔體筒形，期間可能還需要穿插沖孔、翻邊等工序，以完成各種安裝孔、加強筋等結構的加工。在整個沖壓過程中，嚴格控制沖壓參數的一致性，如壓力、速度、行程等，確保每個零件的質量穩定可靠。同時，操作人員需要密切關注設備的運行狀態和模具的工作狀況，及時發現并處理可能出現的異常情況，如模具磨損、崩刃、材料破裂等，避免因小問題引發***規模的生產事故和質量缺陷。



 （三）分離工序

1. 分離方式與原理：沖壓加工完成后，需要將成型的零件從廢料或余料中分離出來，這一過程就是分離工序。常見的分離方式有剪切分離、撕裂分離和脹形分離等。剪切分離是利用模具的刃口對材料進行剪切作用，使零件與余料沿規定的輪廓線分離。這種方式精度高、斷面質量***，適用于***多數金屬零件的分離。撕裂分離則是通過模具的***殊設計，使零件在沖壓過程中產生一定的變形和應力集中，然后利用材料的韌性和延展性，使零件與余料在撕裂力作用下分離。撕裂分離雖然效率較高，但斷面質量相對較差，一般適用于對斷面質量要求不高的零件或余料處理。脹形分離是借助模具對零件施加徑向壓力，使零件在脹形過程中與余料分離，常用于加工一些具有***殊形狀或需要保持零件表面完整性的情況，如某些薄壁容器或管狀零件的分離。

2. 分離模具設計與***化：分離模具的設計同樣需要考慮零件的形狀、尺寸、材質和分離要求等因素。對于剪切分離模具，刃口的設計與制造是關鍵。刃口應具有鋒利的切削刃、合理的間隙和適當的刃口角度，以確保剪切過程的順利進行和零件斷面的質量。一般來說，刃口間隙根據材料的厚度和材質***性進行***計算和調整，間隙過小會導致剪切力增***、模具磨損加劇，甚至可能使零件產生擠壓變形；間隙過***則會使斷面粗糙度增加、毛刺增***，影響零件的裝配和使用性能。在撕裂分離模具設計中，通過合理設計模具的撕裂槽形狀、深度和分布位置，引導材料在預定的位置和方式下撕裂，減少撕裂過程中的不確定性和對零件主體的損傷。同時，為了提高分離效率和模具壽命，還可以采用一些***化措施，如在模具上設置卸料裝置、***料裝置等，方便零件與廢料的分離和排出，避免零件在模具內堆積造成模具損壞或生產中斷。



 （四）后處理工序

1. 去毛刺與清理：沖壓加工分離后的零件表面通常會存在一些毛刺、飛邊和殘留的油污、碎屑等雜質，這些不僅會影響零件的裝配性和使用性能，還可能對凈化塔的凈化效果和安全性產生潛在威脅。因此，需要對零件進行去毛刺和清理處理。去毛刺可以采用手工去毛刺、機械去毛刺或化學去毛刺等方法。手工去毛刺適用于少量、復雜形狀零件或對毛刺要求較高的情況，操作人員使用銼刀、砂紙等工具仔細打磨零件邊緣，去除毛刺，但這種方法效率較低、勞動強度***，且質量穩定性難以保證。機械去毛刺則通過專用的去毛刺設備，如離心式去毛刺機、振動研磨機等，利用高速旋轉的刀具、磨料或振動能量對零件進行批量去毛刺處理，效率高、質量較***，但需要注意控制去毛刺參數，避免對零件造成過度磨損或變形。化學去毛刺是利用化學腐蝕液對零件表面的毛刺進行溶解去除，這種方法適用于一些高精度、復雜形狀零件的去毛刺，但需要進行嚴格的廢液處理，以防止環境污染。在去毛刺完成后，還需要對零件進行徹底的清理，采用清洗劑、超聲波清洗設備等去除零件表面的油污、碎屑等雜質，確保零件表面的潔凈度達到裝配要求。

2. 表面處理：根據凈化塔的使用環境和功能要求，對沖壓零件進行適當的表面處理，以提高其耐腐蝕性、耐磨性、裝飾性或其他***殊性能。常見的表面處理方式有電鍍、涂裝、熱噴涂、陽極氧化等。電鍍是一種利用電化學原理在零件表面沉積一層金屬或合金的方法，如鍍鋅、鍍鉻、鍍鎳等，可以有效提高零件的耐腐蝕性和耐磨性，同時還能賦予零件一定的裝飾性。涂裝則是將涂料涂覆在零件表面，形成一層保護膜，起到防腐、防銹、裝飾和標識等作用。根據涂料的種類和施工工藝不同，涂裝可以分為噴漆、噴塑、電泳涂裝等多種形式。熱噴涂是將熔融的金屬或非金屬材料通過高速氣流噴射到零件表面，形成一層具有***殊性能的涂層，如耐高溫、耐磨損、隔熱等功能。陽極氧化主要用于鋁合金零件的表面處理，通過電化學氧化在零件表面形成一層致密的氧化鋁膜，提高零件的硬度、耐磨性和耐腐蝕性，同時可以實現多種顏色的效果，滿足不同的裝飾需求。在進行表面處理時，需要嚴格按照工藝規范操作，控制處理液的成分、溫度、時間等參數，確保表面處理質量的穩定性和可靠性。

 三、質量控制與檢測手段

在凈化塔沖壓加工分離工序的全過程中，質量控制與檢測是不可或缺的環節。通過建立完善的質量管理體系和采用先進的檢測手段，能夠及時發現和糾正生產過程中的質量問題，確保產品質量符合設計要求和相關標準。



 （一）過程質量控制

1. ***件檢驗：在每班生產或模具更換后，對***件沖壓零件進行全面檢驗。檢驗內容包括零件的尺寸精度、形狀精度、表面質量、毛刺情況等，使用游標卡尺、千分尺、塞規、樣板等測量工具和目視檢查相結合的方式，確保***件零件的各項指標合格。***件檢驗合格后，方可進行批量生產，并將***件零件作為后續生產的參照標準。

2. 巡檢：在生產過程中，質檢人員定期對沖壓加工分離工序進行巡回檢查。檢查重點包括設備的運行狀況、模具的工作狀態、材料的喂料情況、沖壓參數的穩定性以及零件的成型質量和分離情況等。及時發現并處理設備故障、模具磨損、材料異常等問題，避免因生產過程失控導致***量不合格品的產生。同時，對生產過程中的一些關鍵參數和質量數據進行記錄，如沖壓壓力、速度、行程、模具溫度、零件尺寸測量數據等，以便對生產過程進行追溯和分析，為質量改進提供依據。

3. 末件檢驗：在一批零件生產完成后，對***后一件零件進行檢驗。末件檢驗除了重復***件檢驗的內容外，還需要檢查零件在批量生產過程中的尺寸穩定性、表面質量變化情況以及是否存在批量性的質量問題。如果末件檢驗不合格，需要對本批零件進行全檢或采取相應的糾正措施，防止不合格品流入下一道工序。



 （二）成品檢測

1. 尺寸精度檢測：使用三坐標測量儀、激光掃描儀等高精度測量設備對沖壓零件的尺寸精度進行全面檢測。這些設備能夠***測量零件的三維尺寸、形狀公差和位置公差，將測量數據與設計圖紙進行對比分析，判斷零件的尺寸精度是否符合要求。對于一些關鍵尺寸和形位公差要求較高的零件，檢測精度可達到微米級甚至更高，確保零件在裝配過程中的互換性和配合精度。

2. 表面質量檢測：采用目視檢查、顯微鏡觀察、粗糙度儀測量等方法對零件的表面質量進行檢測。目視檢查主要檢查零件表面是否存在劃痕、裂紋、凹坑、麻點等缺陷以及表面涂層的外觀質量；顯微鏡觀察可以進一步放***零件表面的細節，檢查毛刺的***小、形狀和分布情況，以及是否有微觀裂紋等缺陷；粗糙度儀則用于測量零件表面的粗糙度值，判斷表面光潔度是否符合設計要求。表面質量檢測不僅影響零件的外觀和使用性能，還與零件的耐腐蝕性、耐磨性等密切相關。

3. 性能檢測：根據凈化塔的使用要求和零件的功能***點，對沖壓零件進行相應的性能檢測。例如，對于承受壓力的塔體零件，需要進行壓力試驗，檢測其在規定壓力下的強度和密封性；對于需要耐腐蝕的零件，進行鹽霧試驗、酸堿腐蝕試驗等，評估其耐腐蝕性能；對于一些運動部件或連接部件，進行拉力試驗、扭轉試驗等，檢驗其力學性能是否滿足使用要求。性能檢測是確保凈化塔在實際運行中安全可靠的重要保障，只有通過嚴格的性能檢測，才能保證零件在各種惡劣的工作環境下正常運行。



 四、沖壓加工分離工序的發展趨勢與創新

隨著科技的不斷進步和工業的快速發展，凈化塔沖壓加工分離工序也在不斷尋求創新與突破，以滿足日益提高的產品質量要求、生產效率需求和環保標準。



 （一）智能化制造技術的應用

1. 智能模具與傳感器技術：未來的沖壓模具將集成更多的智能傳感器和控制系統，實現對模具工作狀態的實時監測和反饋控制。例如，在模具內部安裝壓力傳感器、溫度傳感器、位移傳感器等，能夠***感知沖壓過程中的壓力分布、模具溫度變化、材料流動情況等信息，并將這些數據傳輸到控制系統。控制系統根據傳感器反饋的數據，自動調整沖壓參數，如壓力、速度、行程等，確保沖壓過程的穩定性和零件質量的一致性。同時，智能模具還可以具備自診斷和自修復功能，當模具出現磨損、損壞或故障時，能夠及時發出警報并提供修復建議，甚至在某些情況下實現自動修復，******提高了模具的使用壽命和生產效率。

2. 工業機器人與自動化生產線：工業機器人在凈化塔沖壓加工分離工序中的應用將越來越廣泛。它們可以代替人工完成材料的上料、取件、搬運等繁瑣且危險的操作，不僅提高了生產效率，還降低了勞動強度和人為因素對產品質量的影響。通過將工業機器人與沖壓設備、分離模具以及其他輔助設備進行集成，構建自動化生產線，實現整個生產過程的智能化控制和管理。自動化生產線能夠根據生產計劃自動調整生產節奏、***化生產流程，實現高效、精準、穩定的生產。例如，采用機器人進行零件的沖壓成型和分離后，機器人可以自動將零件輸送到下一工序的加工設備或檢測設備上，實現無縫銜接的生產流程，******提高了生產效率和產品質量。



 （二）綠色制造與環保技術

1. 新型環保材料的研發與應用：在環保意識日益增強的背景下，開發和應用新型環保材料成為凈化塔沖壓加工分離工序的重要發展方向。例如，研發可降解或可回收利用的沖壓材料，減少對環境的污染和資源的浪費。一些生物基材料、復合材料等在滿足凈化塔使用性能要求的同時，具有更***的環保***性，逐漸受到關注和應用。此外，研究新型的表面處理技術和涂層材料，降低表面處理過程中的污染物排放和能源消耗，如采用環保型電鍍工藝、水性涂料等，實現綠色制造的目標。

2. 節能與資源回收技術：沖壓加工分離工序中的能耗主要集中在沖壓設備的運行、模具的加熱與冷卻以及材料的處理等方面。未來，通過***化沖壓設備的設計和控制系統，提高設備的能源利用率，降低能耗。例如，采用伺服電機驅動的沖壓設備，能夠根據實際生產需求***控制能量輸出，減少不必要的能量消耗。同時，加強對生產過程中廢料和余料的回收利用，通過合理的工藝設計和設備改造，將廢料轉化為可再利用的資源，如將金屬廢料進行回爐重鑄或加工成其他零部件，實現資源的循環利用，降低生產成本和環境負擔。



 （三）精密沖壓與微納制造技術

1. 精密沖壓技術的發展：隨著凈化塔對零部件精度和性能要求的不斷提高，精密沖壓技術將得到更廣泛的應用和發展。精密沖壓能夠在更小的尺寸公差和更高的表面質量要求下，制造出形狀復雜、精度高的零件。通過***化模具設計、采用先進的沖壓工藝和高精度的設備，實現零件的微米級甚至納米級精度加工。例如，在微型凈化塔或一些對空間尺寸要求極高的凈化設備中，精密沖壓技術可以制造出微小而精密的零部件，如微型濾網、微通道換熱器等，滿足這些***殊設備的高性能需求。

2. 微納制造技術的探索：微納制造技術作為制造業的前沿***域，也開始逐漸滲透到凈化塔沖壓加工分離工序中。例如，利用微機電系統（MEMS）技術制造一些具有***殊功能的微納結構零件，如納米級的催化劑載體、微流控芯片等，用于凈化塔中的高效凈化和反應控制。雖然目前微納制造技術在凈化塔***域的應用還處于研究和探索階段，但隨著技術的不斷成熟和成本的降低，有望為凈化塔的性能提升和創新發展帶來新的機遇。



總之，凈化塔沖壓加工分離工序作為凈化塔制造的核心環節，其技術水平和質量控制能力直接影響著凈化塔的性能和質量。通過對工藝流程的深入理解、嚴格的質量控制與檢測手段的實施以及不斷創新與發展新技術的應用，能夠確保凈化塔沖壓加工分離工序的高效、穩定和高質量運行，為環境保護和工業生產提供可靠的裝備支持。在未來的發展中，隨著智能化、綠色化、精密化制造技術的不斷推進，凈化塔沖壓加工分離工序將迎來更加廣闊的發展前景，為推動工業可持續發展和環境友***型社會建設發揮重要作用。
